砼护坡施工方案

1.工程概述

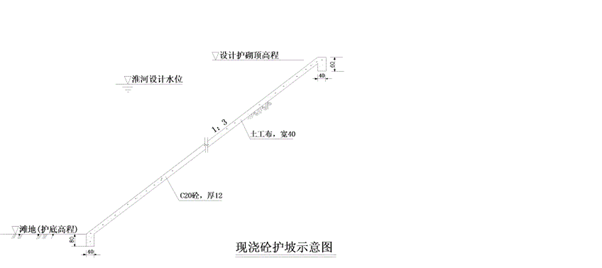

本标段迎水面采用C20混凝土护坡，护坡厚120mm（如下图），施工时按实际施工图放样定线，确定纵横向分缝宽度。混凝土护坡工程量为2135m。

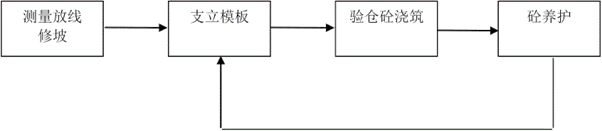

2砼护坡施工工序

测量放样

在护坡工作面出来以后，即对堤身进行定位放线，首先定出堤轴线，轴线平移后，确定坡顶位置线，护脚位置线及平台坡角线，然后再利用甲方提供的水准点，在整个标段沿坝顶内侧每100米埋设一根木桩，砼围护后测出桩顶高程并标在桩上，建立高程控制网。高程控制网建成后，每50米左右再进行一次加密，报监理工程师核定后，作为施工控制点。

修坡

在粗放样的基础上首先用机械修坡，预留一定厚度，然后进行精确放样，在

坡顶处每5米钉入一根桩，使之于堤身轴线平行再施测打桩位置砼面的高程于桩上，自该点拉线到坡脚，使之垂直于堤轴线，并打桩固定，同样施测出坡脚内边线砼面高程于每个坡脚桩上。对应于坡顶高程点之间拉即为1：3坡线，据此1：3坡线即可进行人工坡面整修，整修时应注间不得挠动堤身土方，局部亏坡填筑前应充满水润湿，确保回填土和堤身结合严密，待填上达到最佳含水率后，进行夯实。

3 现浇砼护坡施工

.模板制作、安装

模板采用槽钢制作，其背面加焊外伸30cm长φ14钢筋支撑和连接钢管便于用钢筋桩固定。模板支设采用梅花形支设，顺序为先支设第一条板块中的奇数板块，再支设第二条板块中的偶数板块，然后支设第三条板块中的奇数板块，第4条板块中的偶数板块，模板支设前先测出控制模板坡度的高程线，用钢筋桩对模板进行固定。护坡中的预埋排水管，采用预留孔固定系统固定，以保证其位置准确，模板支好后清除仓内的杂物，报监理工程师验仓，签发开仓令。

砼生产运输

考虑到本工程战线较长，可沿线设置6个拌和站进行砼生产，生产出的砼由机动翻斗车运至施工现场进行浇筑。

JS350搅拌机的实际产量可达3m3/h，以每天有效工作时间10小时计算，则每天可生产30m3砼，6套拌和系统日生产量为180m3，大于计划进度，能够保证砼浇筑进度。

砼用翻斗车连续不停地从拌和站运输至施工现场，砼运输途中时间在10分钟以内，运输过程中不会发生泌水、离析、坍落度降低等不良现象，这对于砼护坡对熟料质量要求相对高的结构来说非常有利。

砼浇筑

为保证砼护坡浇筑质量，按照每500m为一单元组织平行施工。

砼用人工入仓面后，人工进行仓内摊铺作业，摊平后用平板振动器自坡脚向坡顶方向进行振捣，对于模板两侧平板振动器不易振密实的部位，则采用插入式振捣器重新振捣一次，砼振捣密实后，用滚筒碾压提浆，并用真空吸水器吸水，使砼内部密实，振捣、滚筒碾压时不能触动模板，防止模板位移。

仓面用滚筒碾压整平后，用木槎子打抹，铁抹子收光，砼终凝前进行压光、成型。保证砼表面平整度达到设计要求。砼成型后12-24小时覆盖好草袋，洒水养护，养护不得少于14天。

浇筑好上述板块后，待砼达到拆模强度后，拆除模板，再封好其它未浇板块封头。在浇筑过程中每块浇筑面间伸缩缝宽按~1cm考虑，伸缩缝内设二毡三油。

4土工布施工

一般规定

⑴土工布性能指标还满足GB50290-98、SL/T225-98和SL/T231-98规范的要求。

⑵材料进场后会同监理人对土工布的物理性能、力学性能、水力学性质进行测试和搭接的现场试验。各项指标满足施工图纸和规范要求后方可用于工程上。

⑶外观检查不允许有裂口、孔洞、裂纹或退化变质等现象。

⑷运输及储存

①土工布优先采用卷材，有利于装卸和运输，减少卷材基层的损害。

②施工中为了减少搭接，采购土工布时按图纸设计长度订购并留有适当余量的下料长度。塑料盲管优先订购较长的，减少施工中的接头。

③到施工现场的土工合成材料，必须贴有标签，标明该产品的制造厂名称、制造号（或组装号）、安装号、类型、厚度、尺寸及重量，并附有专门的装卸和使用说明书。

④土工布运抵施工现场后妥为保存，避免日晒，防止粘结成块，并储存在方便取用的地方，尽量减少装卸次数。

拼接

⑴土工布拼接主要采用现场缝合搭接方式，施工中尽量选用宽幅，以减少现场接缝工作量。

⑵土工布的接头施工前先作缝合搭接工艺试验。对缝接后的土工布进行抗拉强度，延伸率以及施工工艺等试验，缝合搭接长度不小于50cm，搭接方式和试验资料报监理人批准后，才能在施工中实施。

⑶拼接前必须对土工布搭接面进行清扫，搭接面成上不得有油污、灰尘。阴雨天在雨棚下缝合，以保持搭接面干燥。

⑷土工布剪裁整齐，保证足够的搭接宽度。在斜坡上搭接时，将高处的土工布搭接在低处的土工布上，施工中严禁接头错动。

铺设

⑴土工布铺设前，请监理人对基面验收，基面高程、坡度、尺寸符合施工图纸规定。

⑵土工布的铺设长度根据材料的受力方向、施工过程中的度汛要求以及尽量减少接缝的数量等因素确定，并符合施工图纸的要求。

⑶铺设土工布施工人员穿橡胶平底鞋施工，不准使用带尖头的钢筋作撬动工具和尖头锹平整垫层等，严禁在土工布上堆放块石和敲打石料，杜绝一切可能引起土工布损坏的施工作业。

⑷施工中为防止大风吹损土工布，均使用沙袋或软性重物压住，直至保护层施工完为止。当天铺设的土工布在当天全部拼接和覆盖完成。

⑸搭接采用现场缝合，搭接长度不小于50cm，施工中若发现织物有损，立即按照监理人指示进行修补，修补前将土工布下不符合要求的料物清除干净，补充填入合格料物，整平。在受损的土工布上再铺一层合格的土工布，其各边长度至少大于破损部位1m以上，并沿周边将两者土工布缝合，确保施工过程中土工布质量。
